一、功能介绍

校准片是自带精准已知特性（如微米/纳米级尺寸、光谱反射率、灰度梯度等）的“标准参照件”——把它放在检测设备上，设备测出来的值和校准片的标准值一对比，就能快速校准设备精度、修正误差，确保设备长期运行时，检测数据准确、一致、可靠。

比如图中展示的就是校准片的实际应用场景：校准片被固定在精密操作台上，通过仪器探头定位后，即可启动设备校准流程，操作便捷且定位精准。

二、主要应用场景

1、光谱分析科研：适配紫外-可见-近红外光谱仪、拉曼光谱仪等，做物质成分分析、光谱特性研究时，用它校准仪器，数据更准。

2、 微观观测科研：像原子力显微镜（AFM）、扫描电子显微镜（SEM）这类看纳米级结构的仪器，靠它校准成像精度、尺寸测量精度，观测结果才不会偏差。

3、光学成像科研：高分辨率相机、生物医学成像系统（如共聚焦显微镜），用它校准画质、还原色彩，拍出来的图像更真实。

4、材料科学科研：测材料表面粗糙度、薄膜厚度时，用它做标准参照，材料性能的数据才靠谱。

5、精密设备调试：在实验室调试各类检测仪器时，它是“基准工具”，能快速验证设备是否达到检测要求。

三、技术参数要点

1、尺寸精度：公差范围±0.0001mm~±0.001mm（百纳米级），支持1mm×1mm微小尺寸到100mm×100mm大尺寸定制，尺寸年稳定性≤0.0005%。

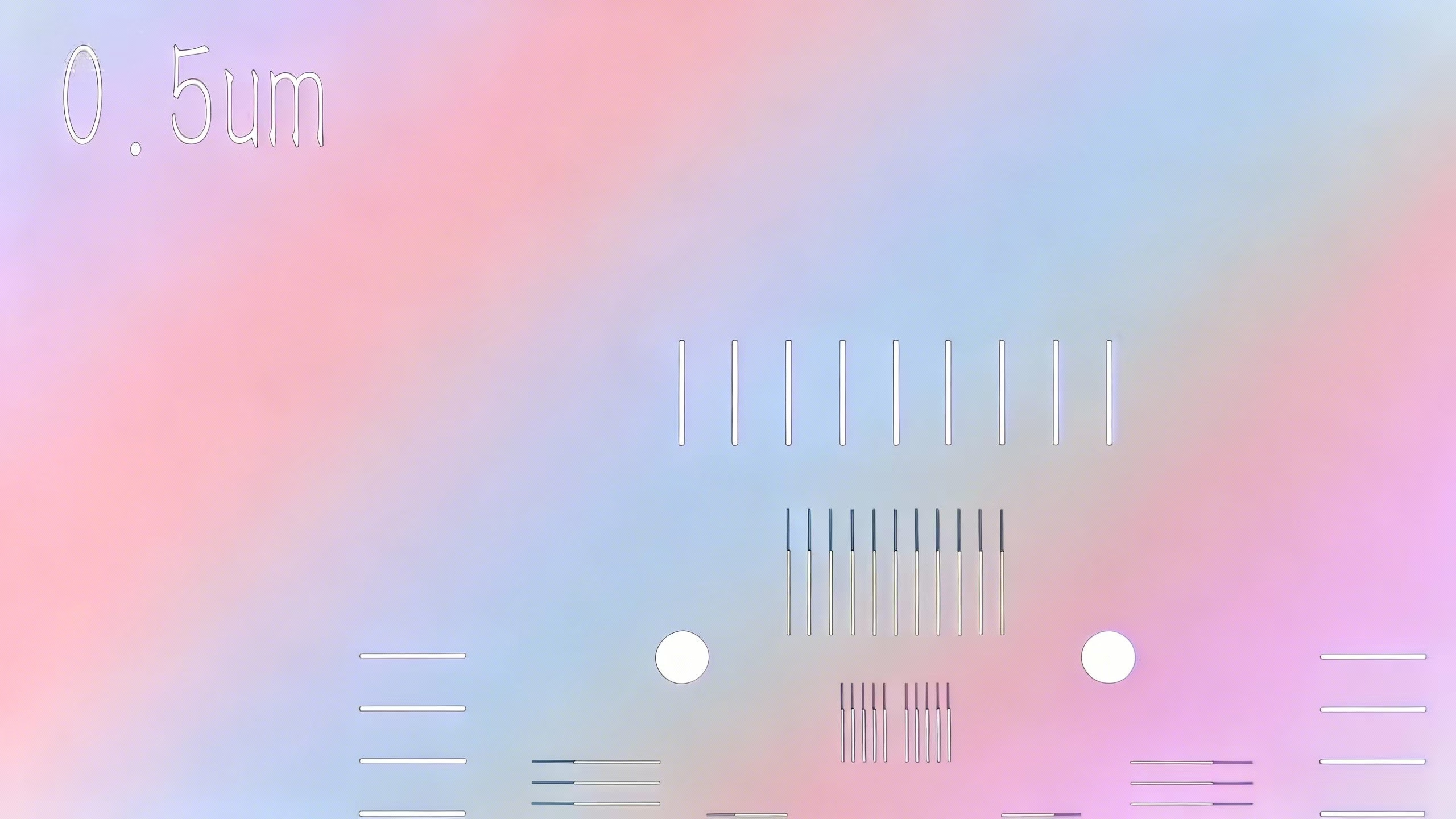

2、结构细节：如图中显微观测图所示，校准片包含0.5μm级条纹、圆点、十字标识等结构（图中标注“0.5um”），标识尺寸精度±0.001mm，可直接用于微观仪器的分辨率验证。

3、光谱特性：覆盖紫外（200~400nm）、可见光（400~760nm）、近红外（760~2500nm），反射率/透过率精度±0.1%~±0.5%，光谱匹配度≥99.5%。

4、材质特性：采用高纯度石英、单晶硅等材料，表面粗糙度Ra≤0.005μm，耐酸碱、抗紫外老化，长期使用性能稳定。

5、环境适应性：工作温度-20℃~60℃，湿度0~60%（无凝结），温度系数≤0.0001/℃，适配实验室精密环境。

四、集成方式

1、内置式集成：直接装在仪器内部校准单元，开机自动校准，适合长期固定用的光谱仪、显微镜。

2、模块化集成：通过标准光学/机械接口快速对接仪器，可装可拆，多台设备能共用，实验室资源利用率高。

3、便携式集成：搭配轻量化支架（如图中操作台固定方式），能灵活移动到不同设备旁校准，适合多场景调试。

4、软件联动集成：通过网线/RS232接口连仪器控制系统，电脑触发校准、自动记录数据，适配自动化实验平台。

五、优势

1、超高精度，精准匹配科研需求

依托光模块芯片微组装技术，尺寸精度达百纳米级（±0.0001mm），像图中0.5μm级的条纹结构，能完美适配AFM、SEM等微观仪器的校准，测纳米材料、微器件时误差几乎为零；光谱精度达亚百分级，覆盖全波段，光谱分析数据更可靠。

2、 实物结构可视化，校准更直观

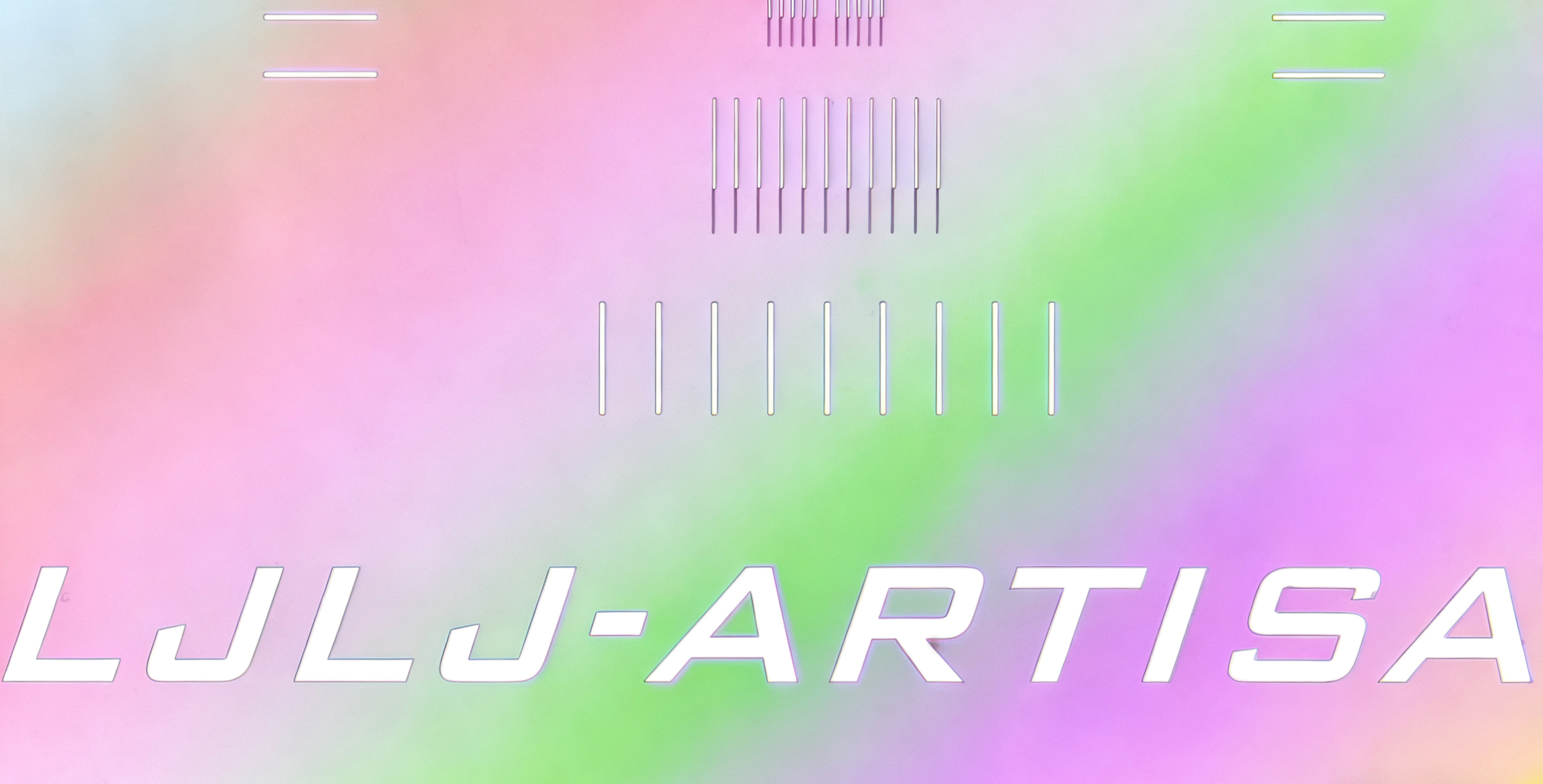

校准片自带条纹、十字等标准化结构（如图显微图所示），用仪器观测这些结构的清晰程度，就能快速验证设备分辨率，不用复杂计算，校准过程更直观高效。

3、高稳定性，用着省心省钱

采用高纯度耐造材料，表面光滑耐磨，在实验室环境下长期用精度衰减极低，不用频繁校准或更换，既省时间又省维护成本，还能保证不同批次实验数据一致。

4、适配性强，多设备通用

不管是光谱仪、显微镜还是成像设备，都能通过标准接口对接，兼容Thermo Fisher、Zeiss等主流品牌，不用为每台设备单独买校准片，跨学科科研都能用。
